Ersatzteile

||Ersatzteile
Ersatzteile2017-09-01T12:35:16+00:00

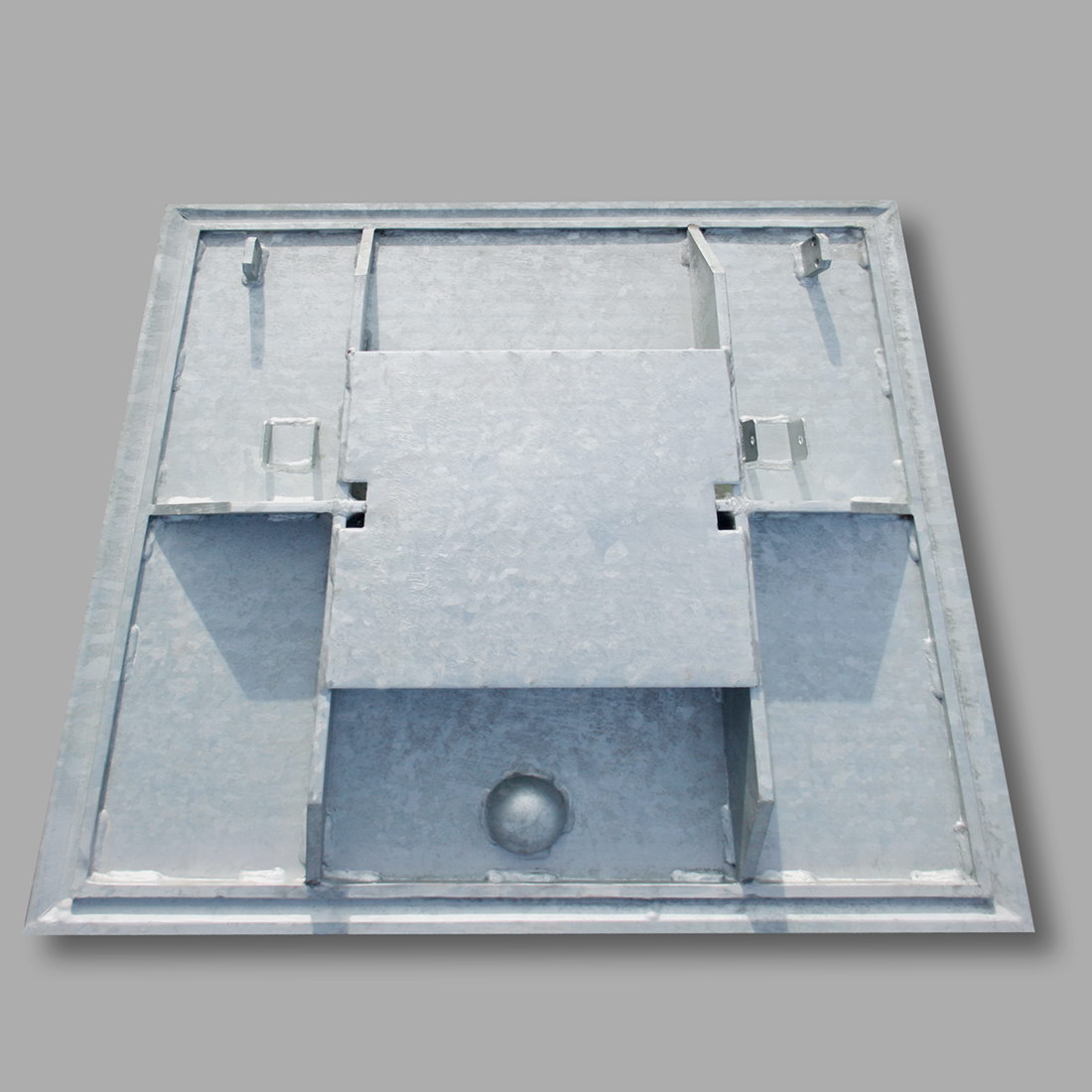

WAD III ER VR0
WAD III ER VR0

WAD III ER VR0

Reparaturdeckel – feuerverzinkt
740 x 740 mm
250 kN
Ohne Verriegelung

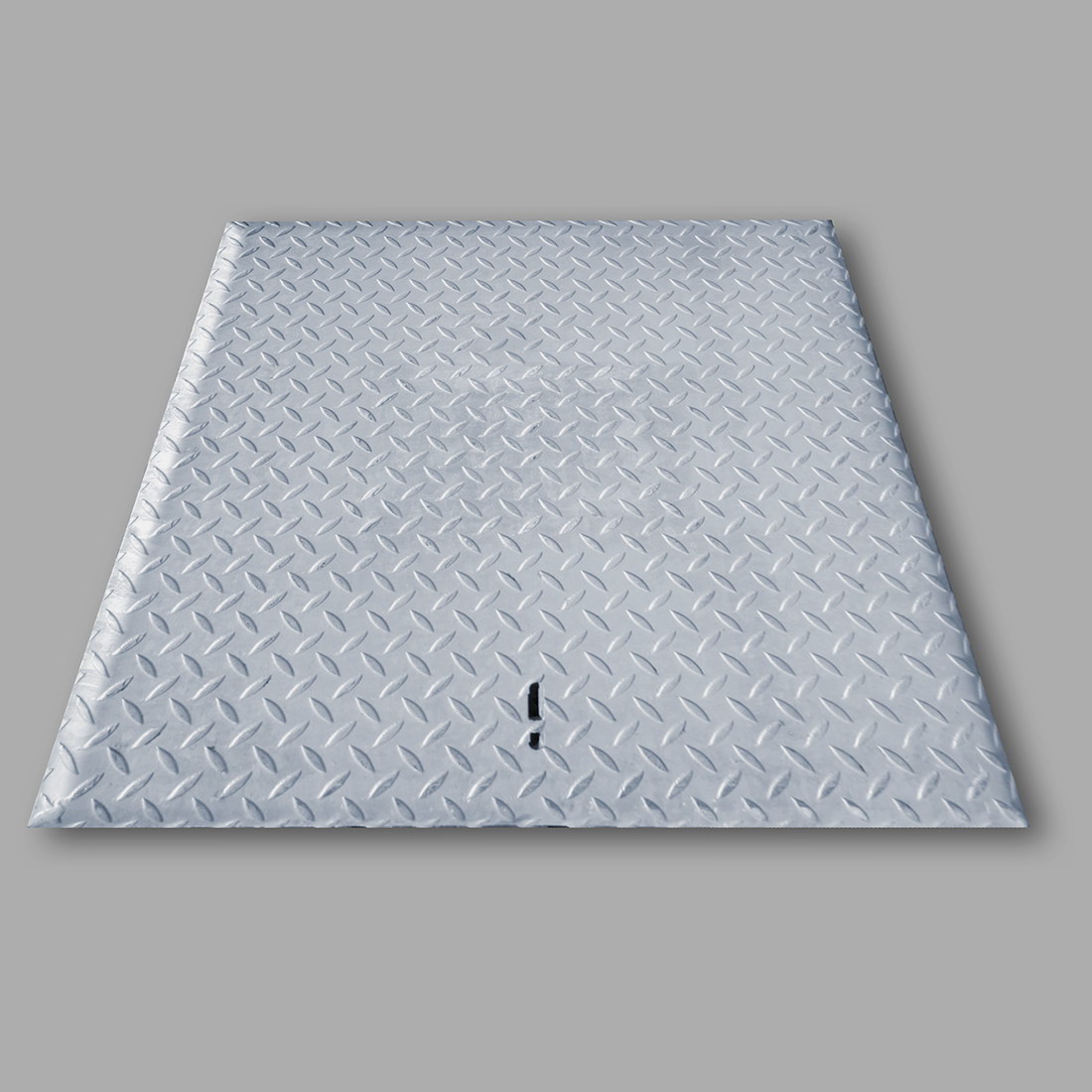

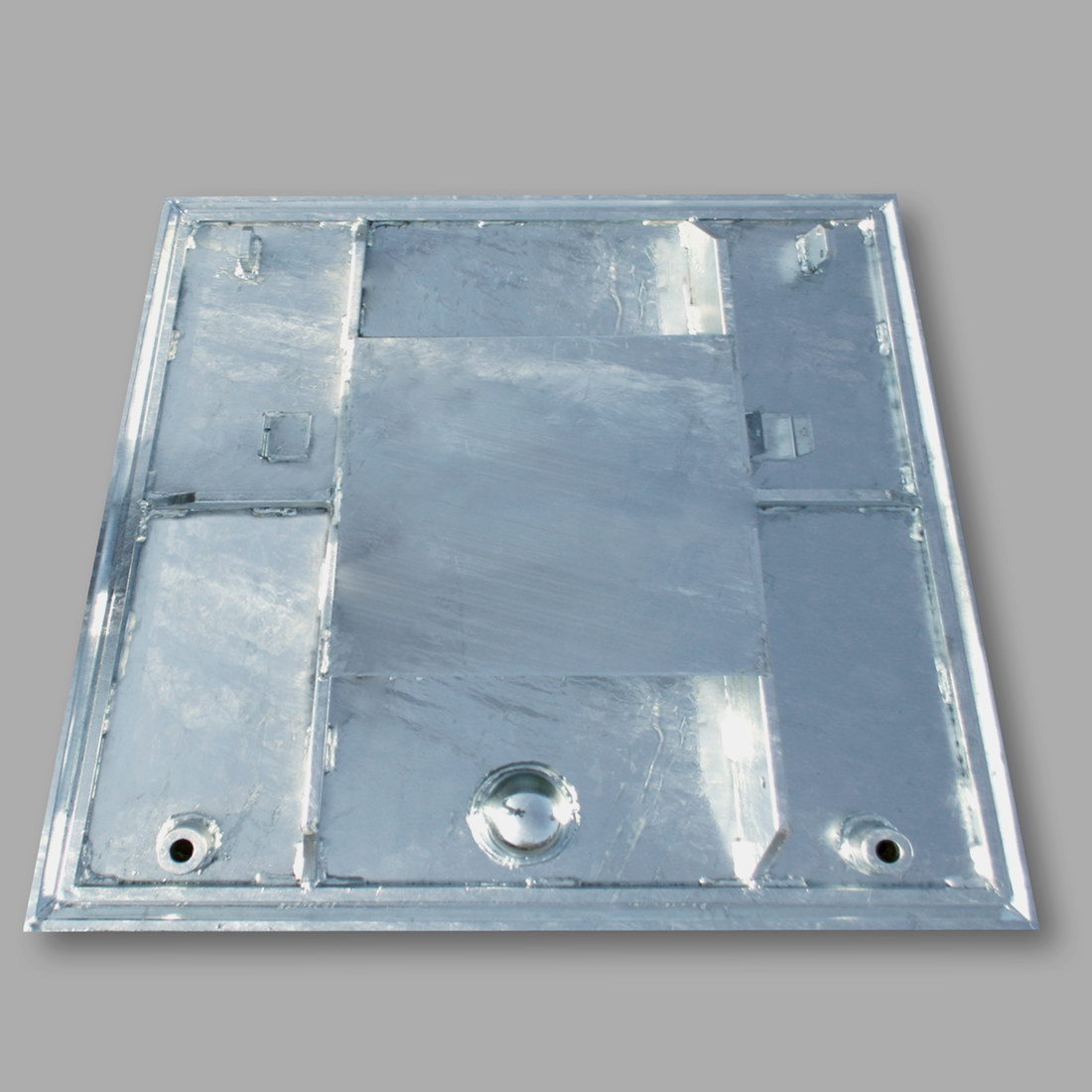

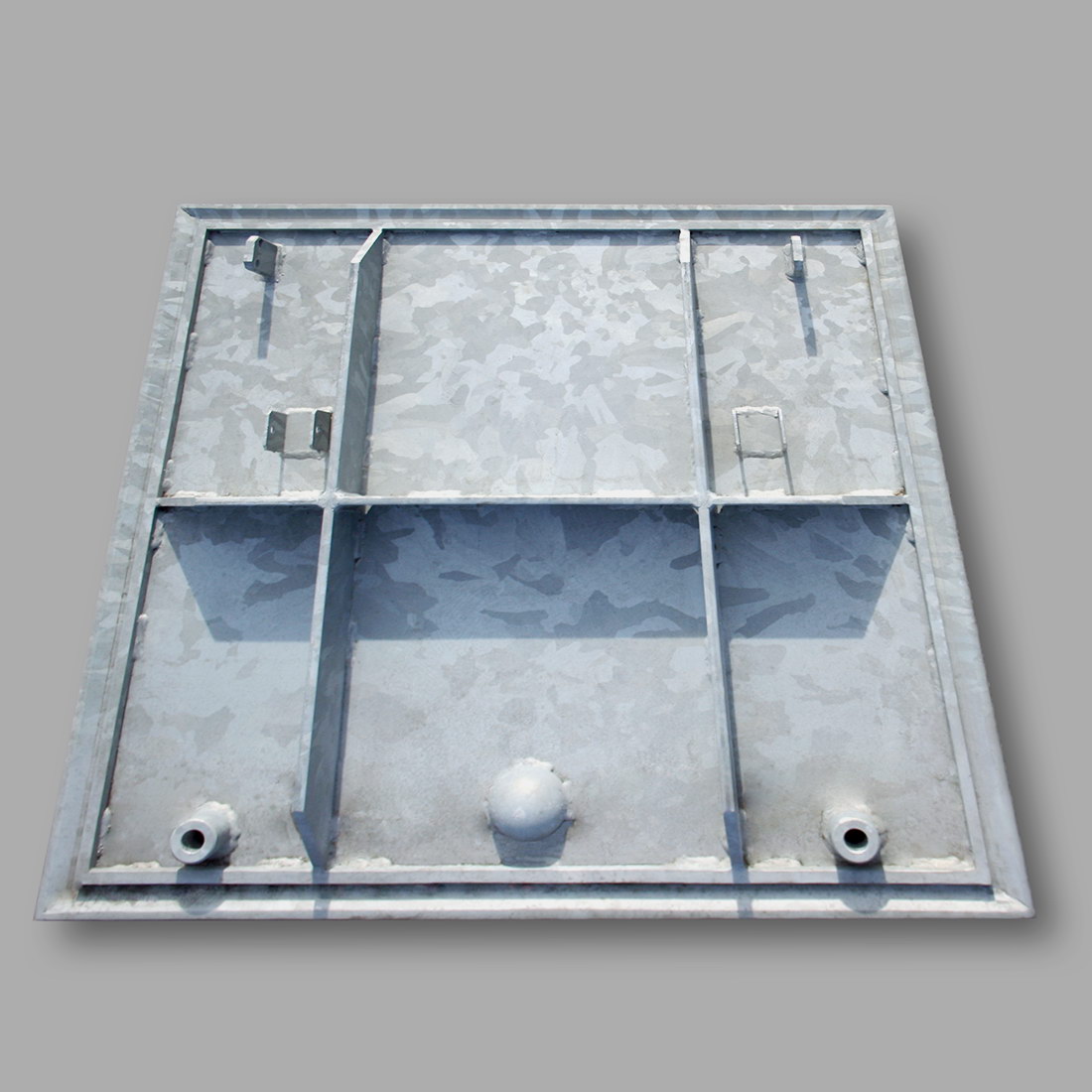

WAD III ER VR2
WAD III ER VR2

WAD III ER VR2

Reparaturdeckel – feuerverzinkt
740 x 740 mm
250 kN
2 Verriegelungen

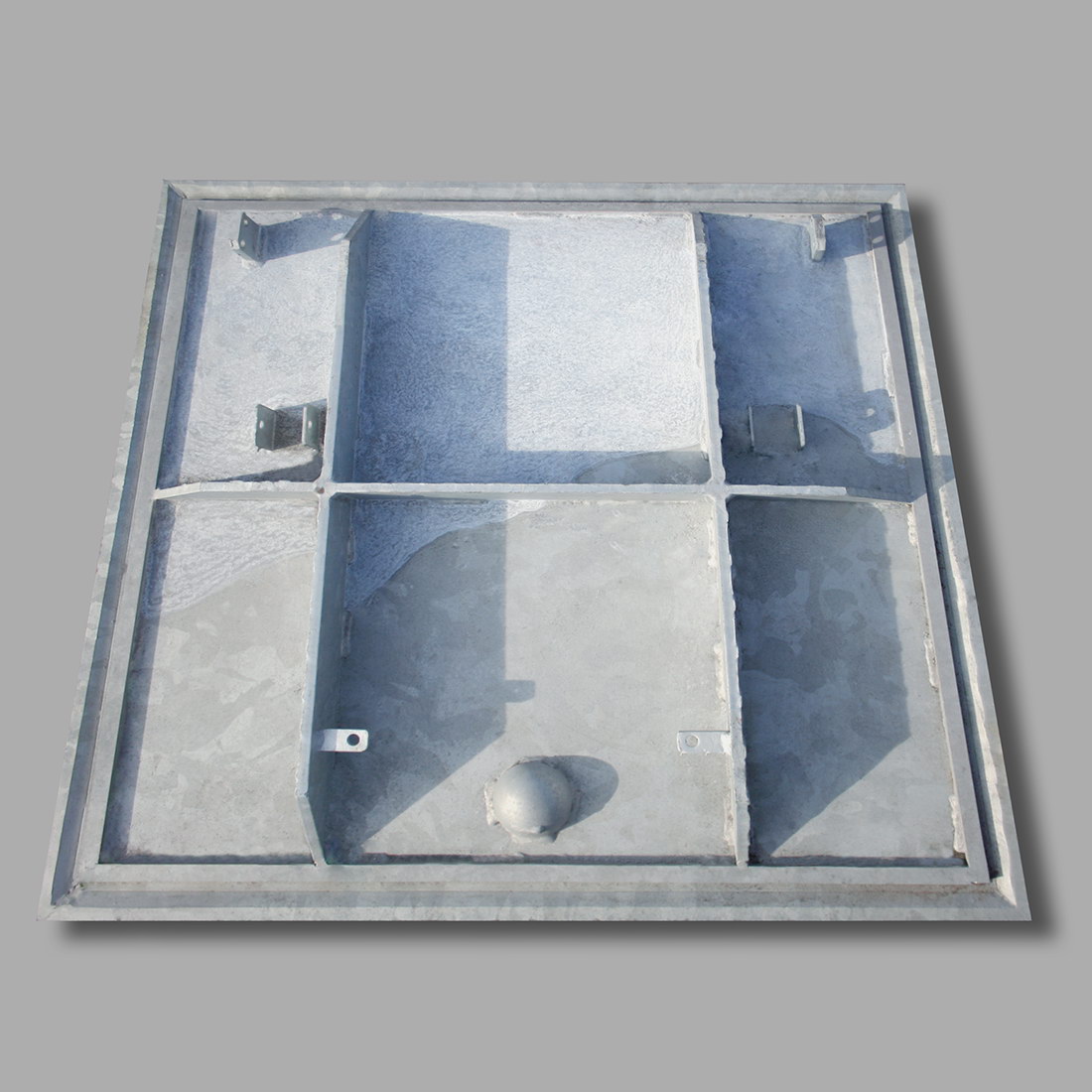

WAD III ER VR0
WAD III ER VR0

WAD III ER VR0

Reparaturdeckel – feuerverzinkt
740 x 740 mm
400 kN
Ohne Verriegelung

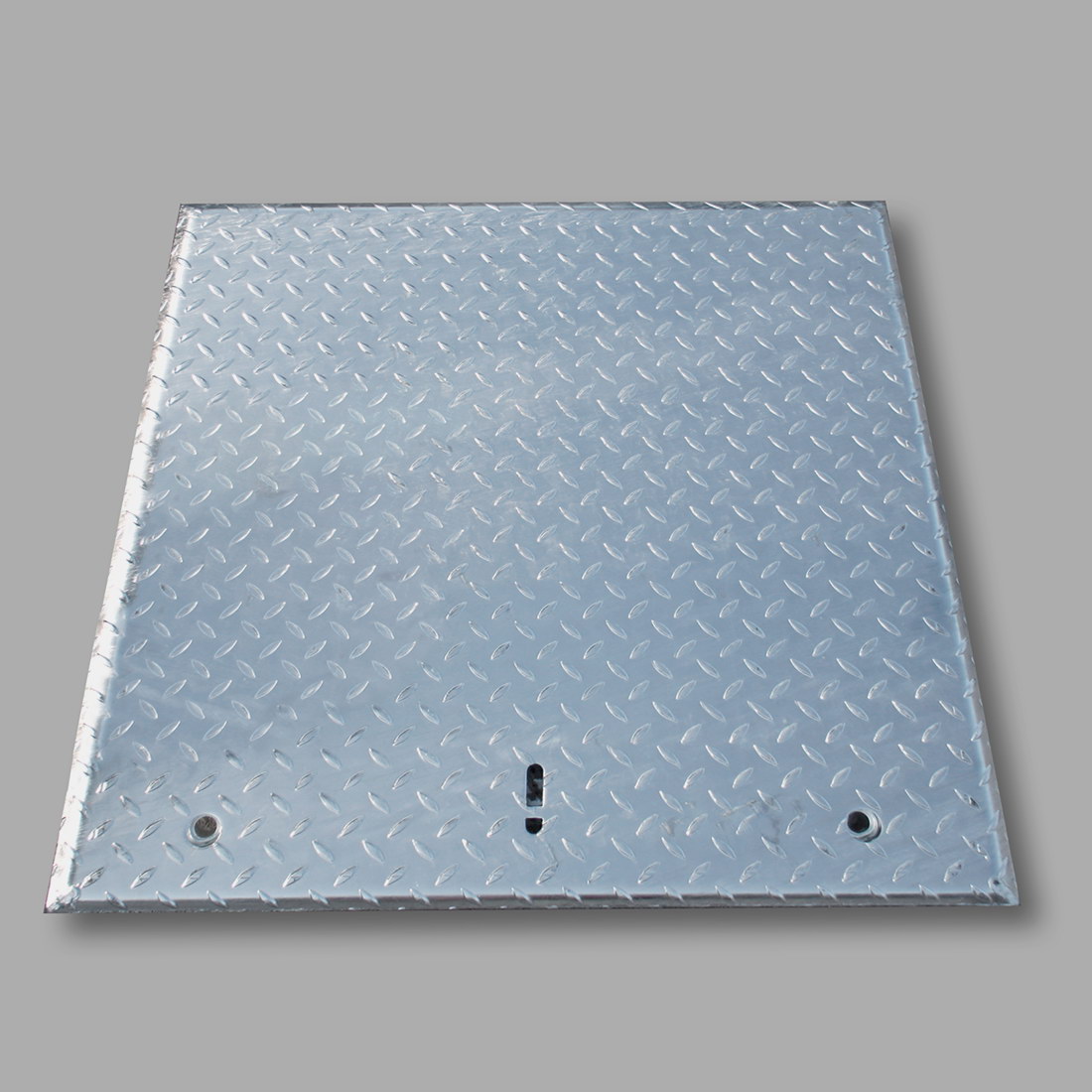

WAD III ER VR2
WAD III ER VR2

WAD III ER VR2

Reparaturdeckel – feuerverzinkt
740 x 740 mm
400 kN
2 Verriegelungen

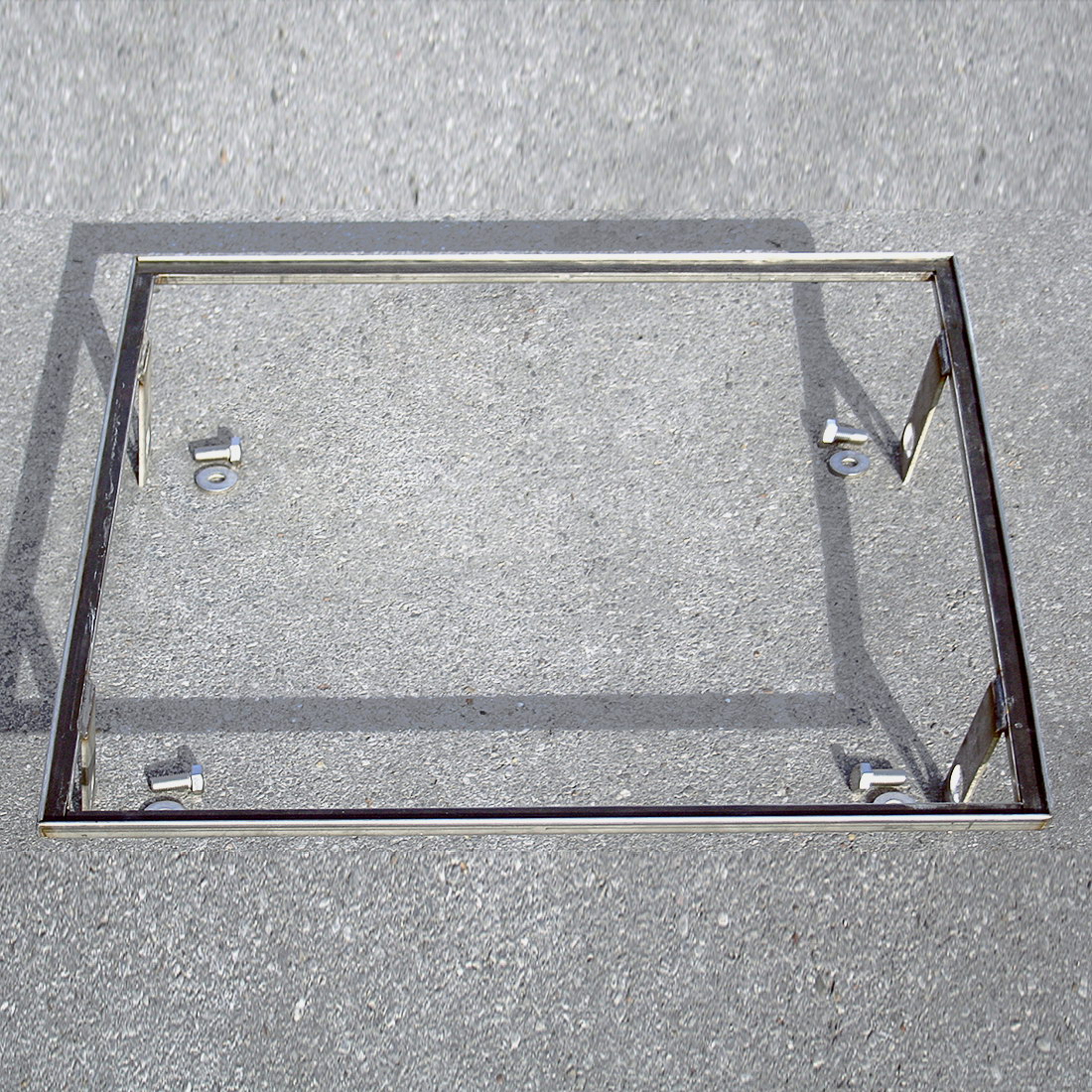

Einlegerahmen

Einlegerahmen

Edelstahl
Mit eingeklebtem Geräuschdämmungsband
Zur Nachbildung der Wasserstaukante

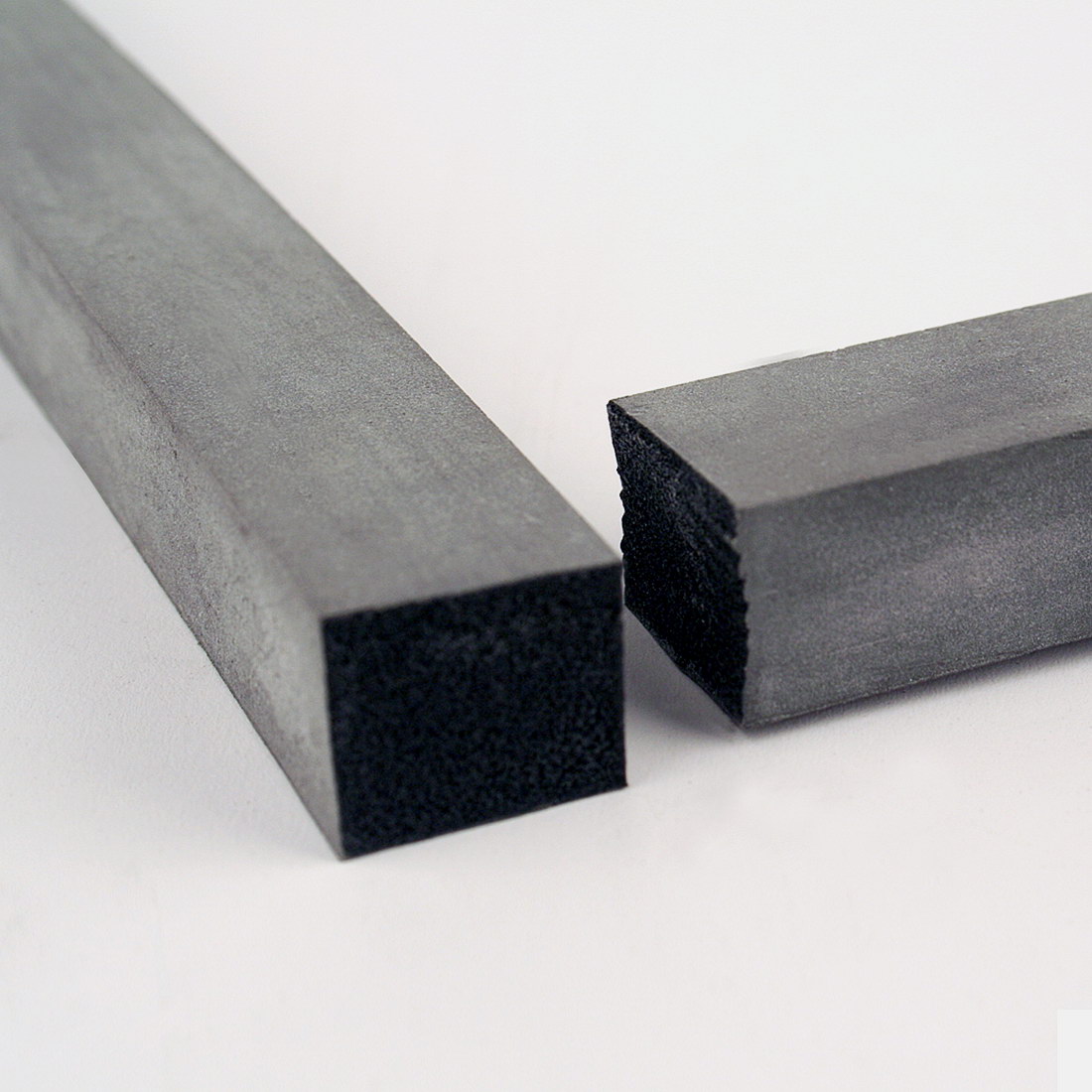

Moosgummi

Moosgummiprofile

Vierkantprofil

Abmessungen:
15 x 13 mm | 3,2 lfm pro Abdeckung
15 x 11 mm | 3,2 lfm pro Abdeckung

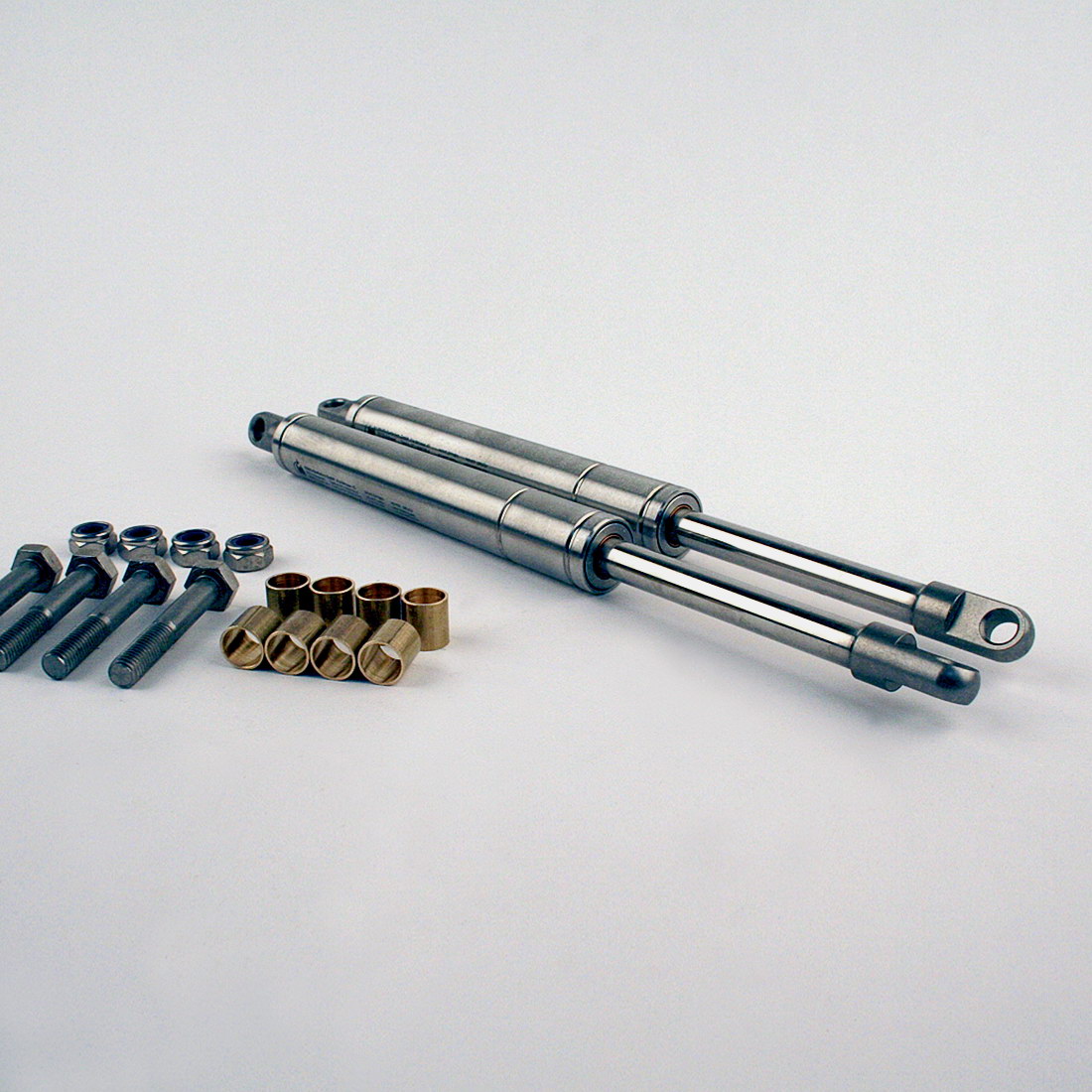

Gasdruckfedern

Gasdruckfedern

Edelstahl
1000 N bzw. 750 N

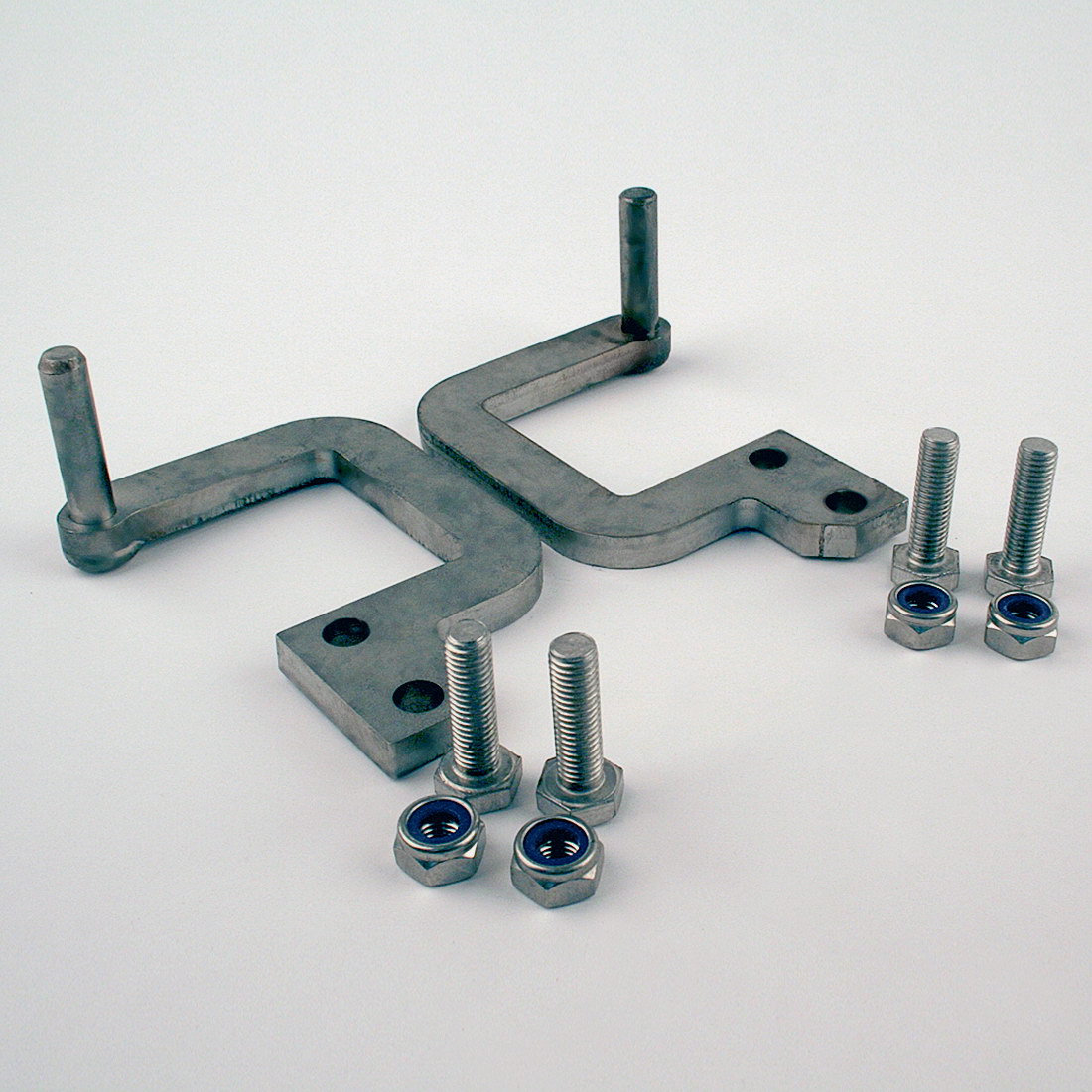

Steckscharniere

Steckscharniere

Links und rechts

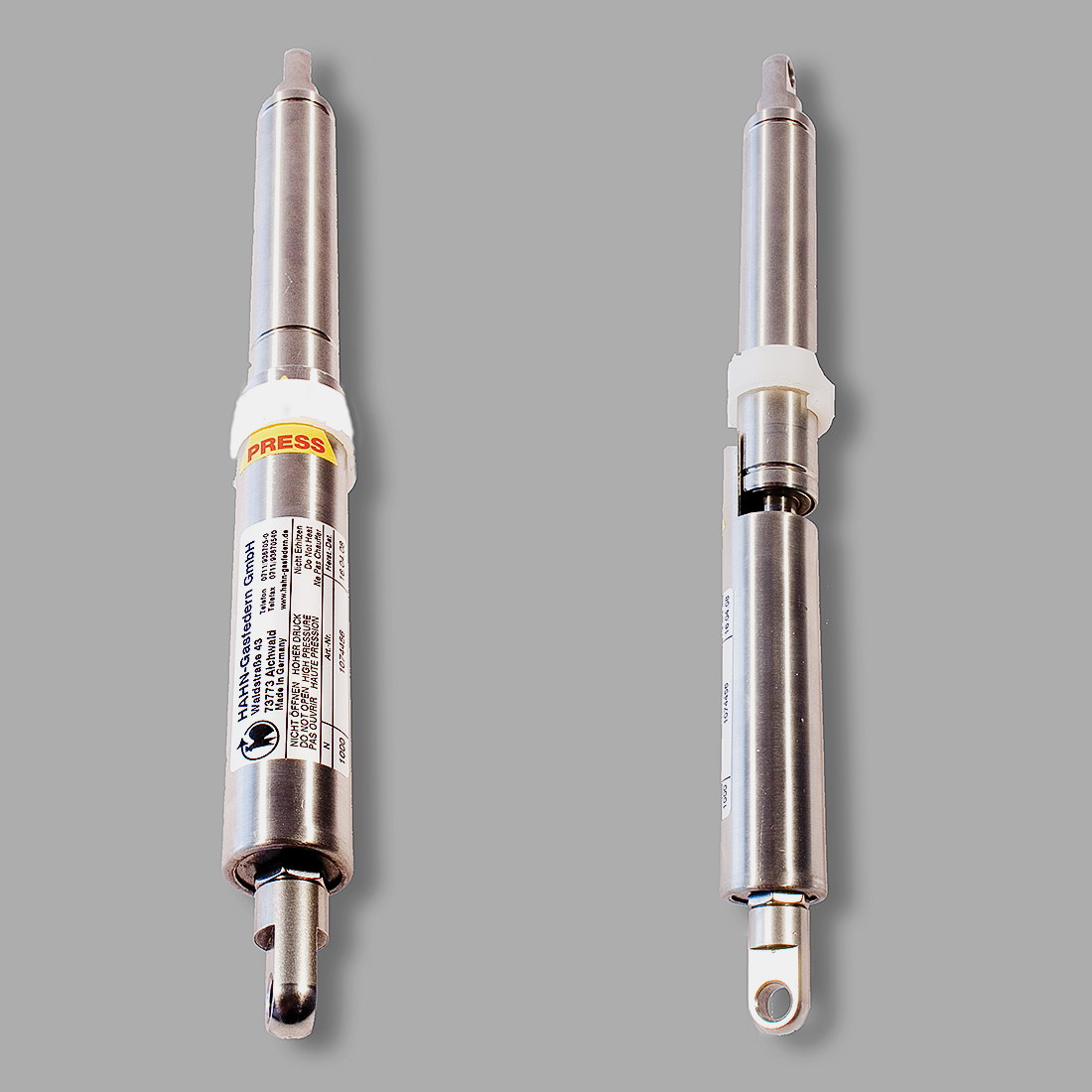

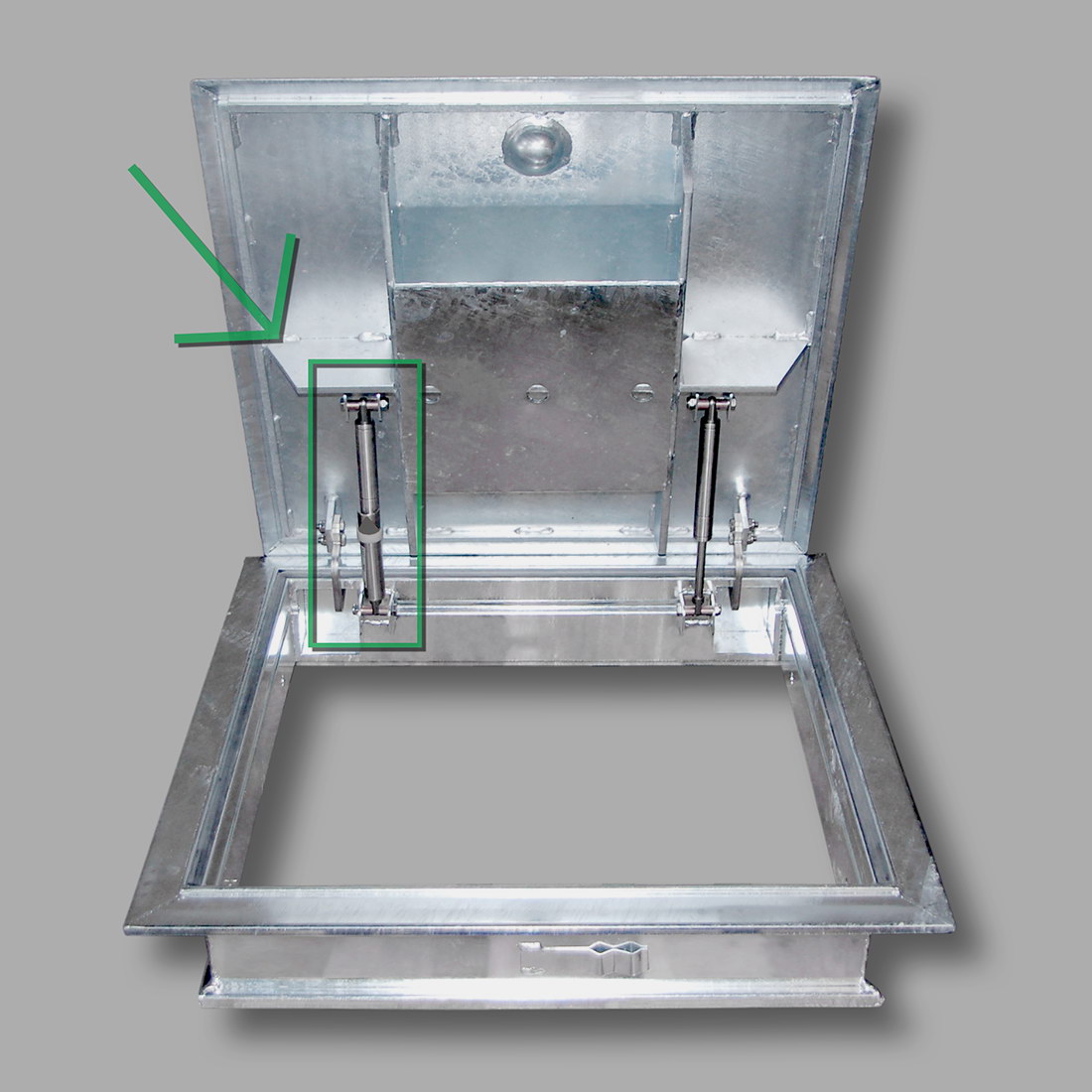

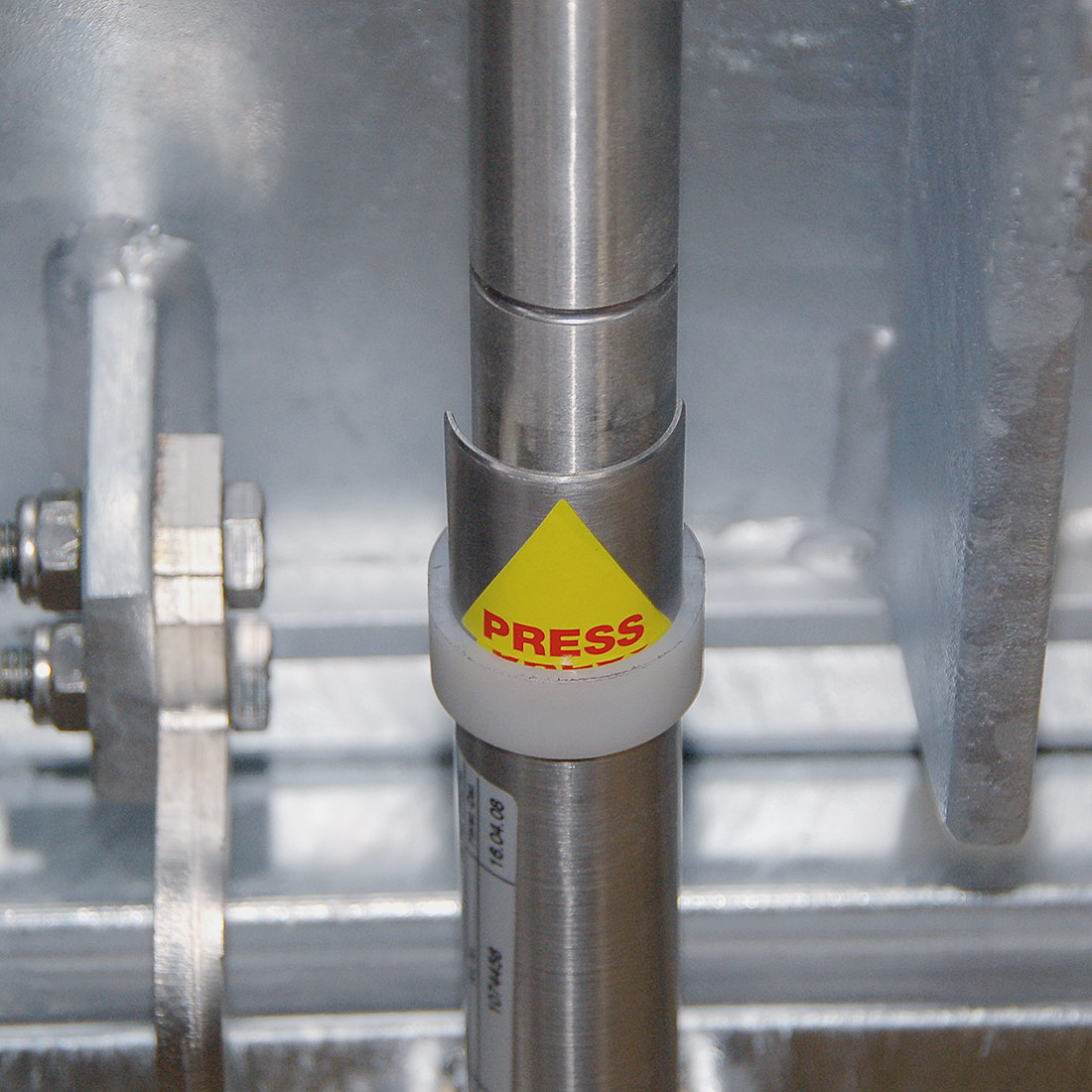

Gasdruckfeder mit Arretierung
Gasdruckfeder mit Arretierung
Gasdruckfeder mit Arretierung

Gasdruckfeder mit Arretierung

Ausschubkraft: 200 – 2500 Newton | Progression: 40%
Kolbenstange: Durchmesser 14 mm, W. 1.4305 / AISI 303
Druckrohr: Durchmesser 28 mm, W. 1.4301 / AISI 304
Extras: Einschubsicherung

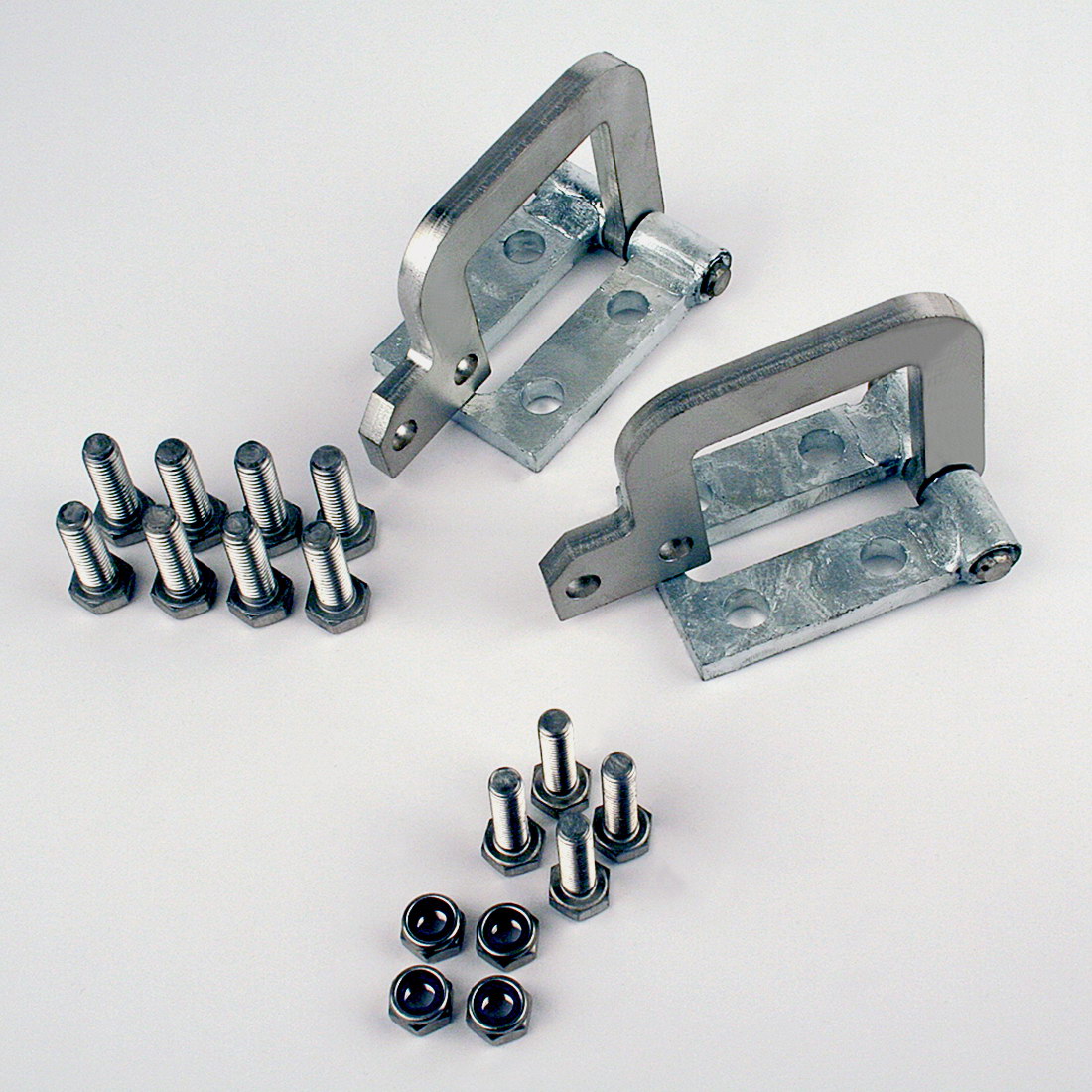

Umrüstscharniere

Umrüstscharniere

Links und rechts

Schraubensatz zum Deckeltausch

Schraubensatz

zum Deckeltausch

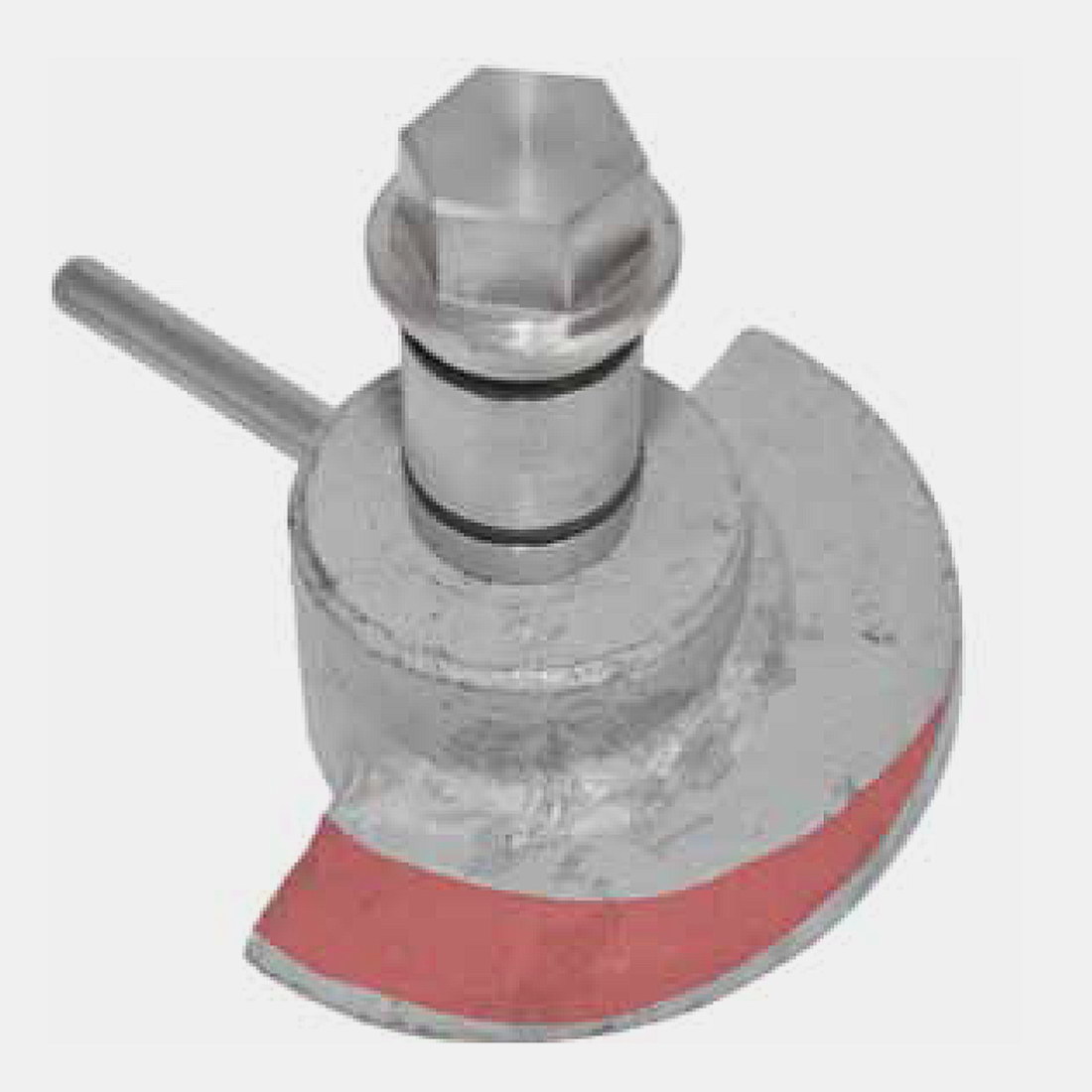

BG Verriegelung 80mm

BG Verriegelung

Für WAD III E
Ohne Anschlag
Einseitig angefräst
Durchmesser 80 mm

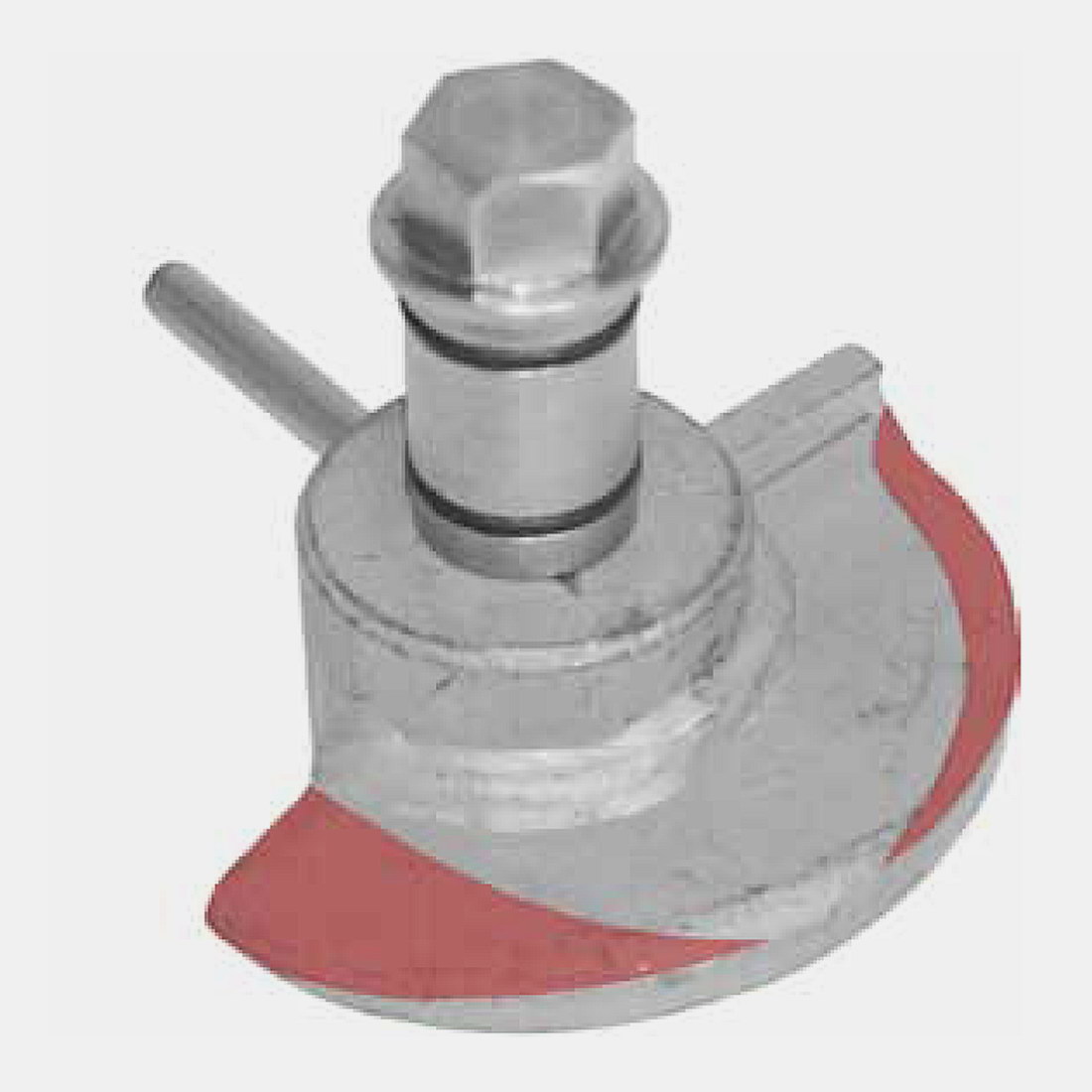

BG Verriegelung 85mm

BG Verriegelung

Für WAD III E S
Mit Anschlag
Beidseitig angefräst
Durchmesser 85 mm

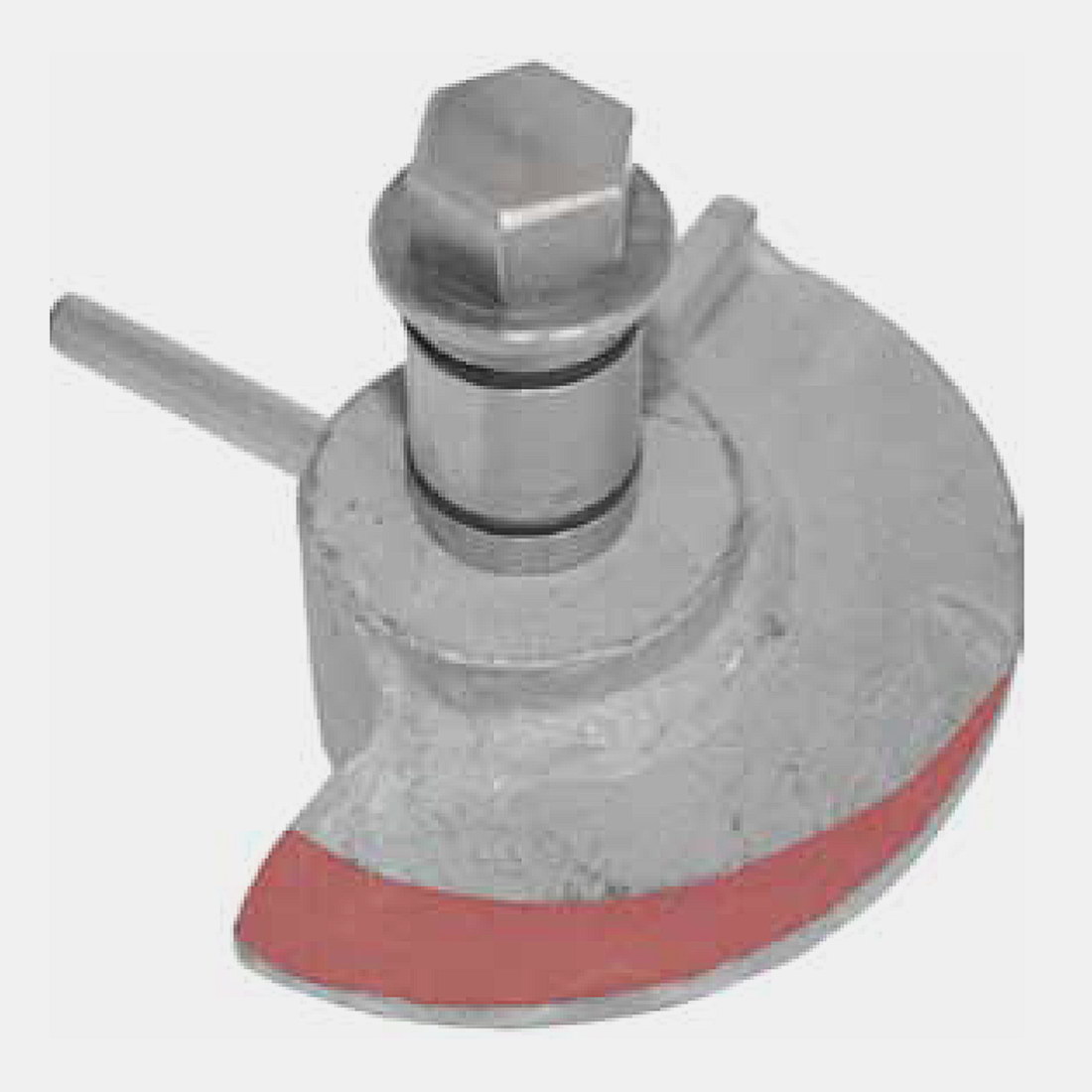

BG Verriegelung 90mm

BG Verriegelung

Für WAD III M
Mit Anschlag
Einseitig angefräst
Durchmesser 90 mm

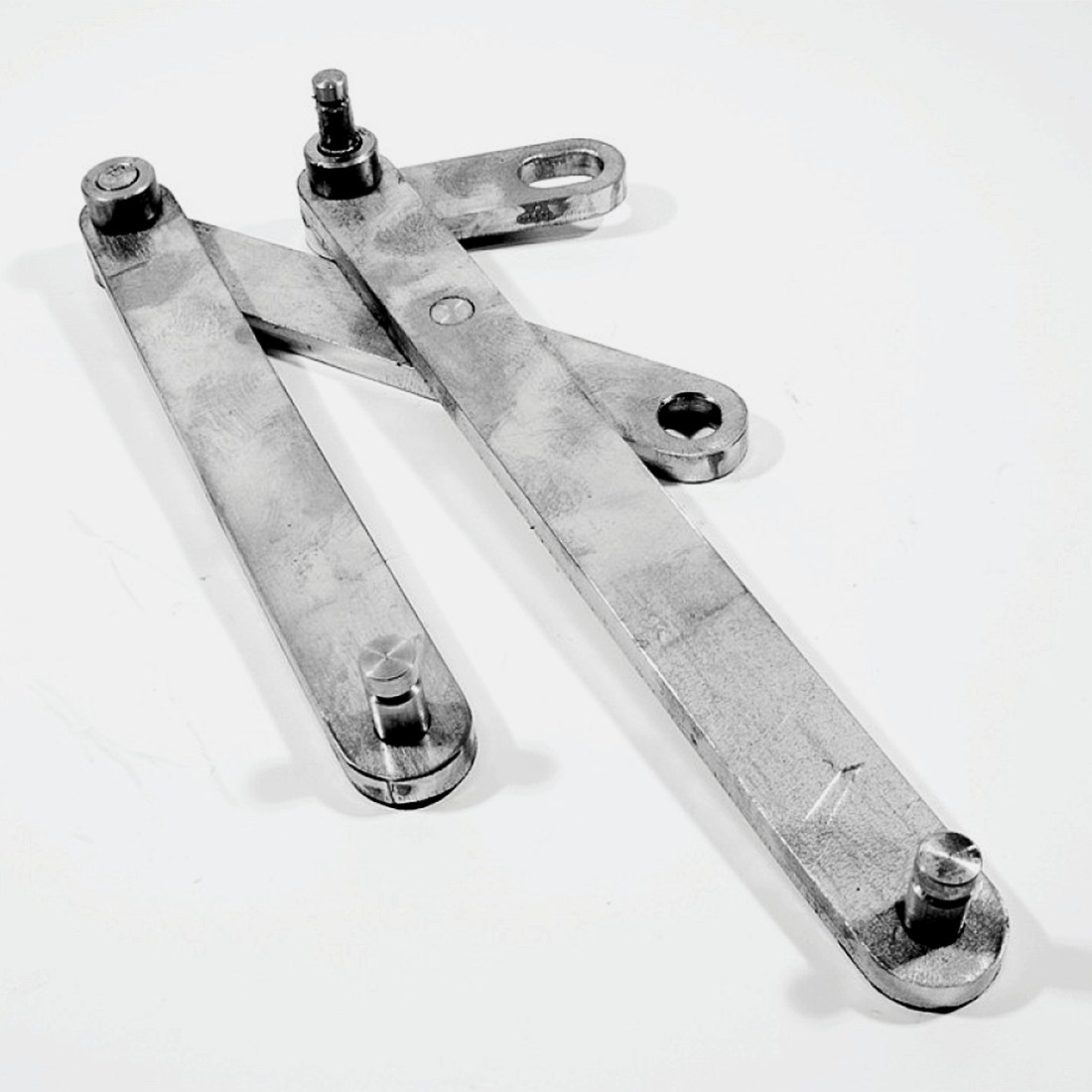

Scherenscharnier

Scherenscharnier

Für WAD III E S

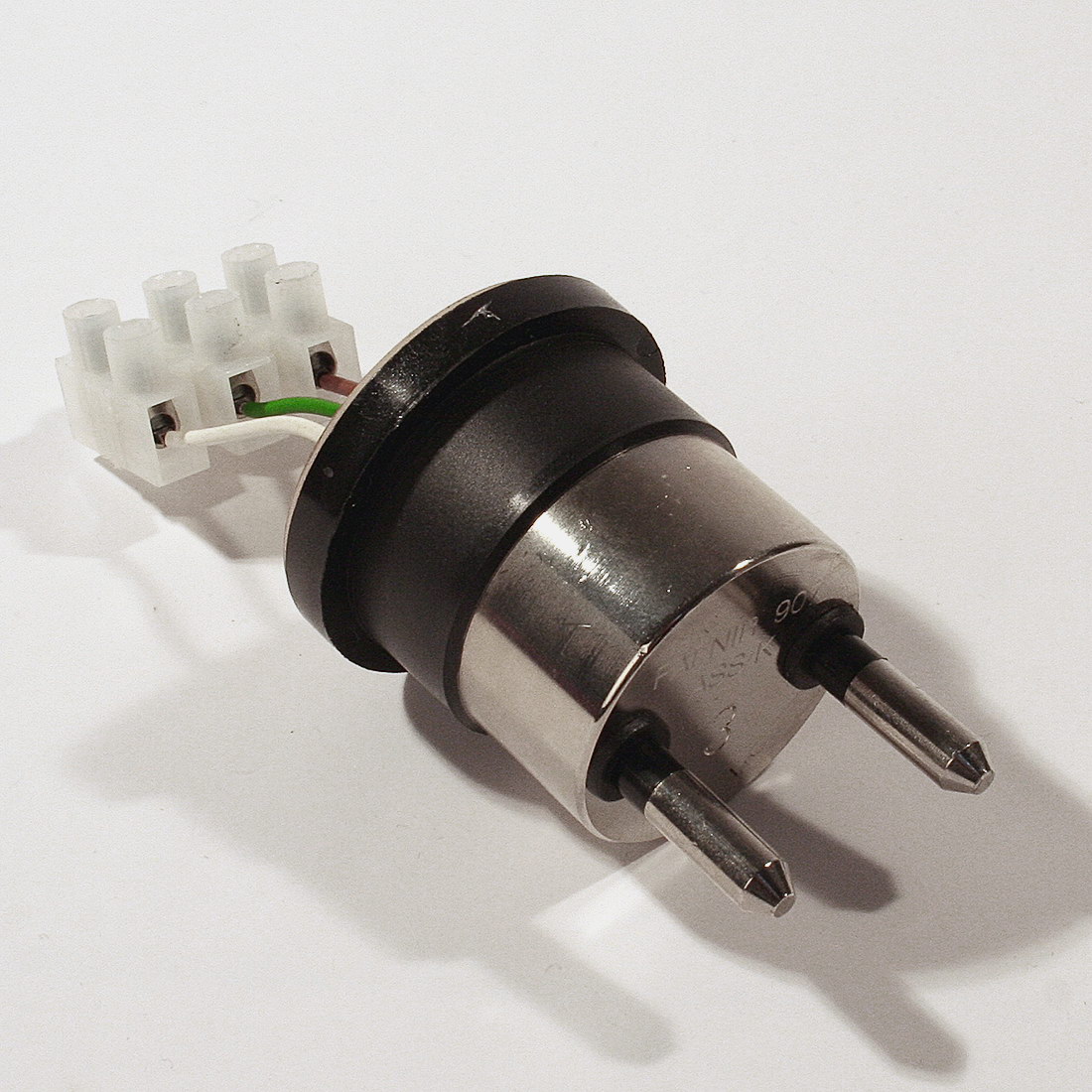

Flanschsteckereinsatz K

Flanschsteckereinsatz K

In verschiedenen Ausführungen

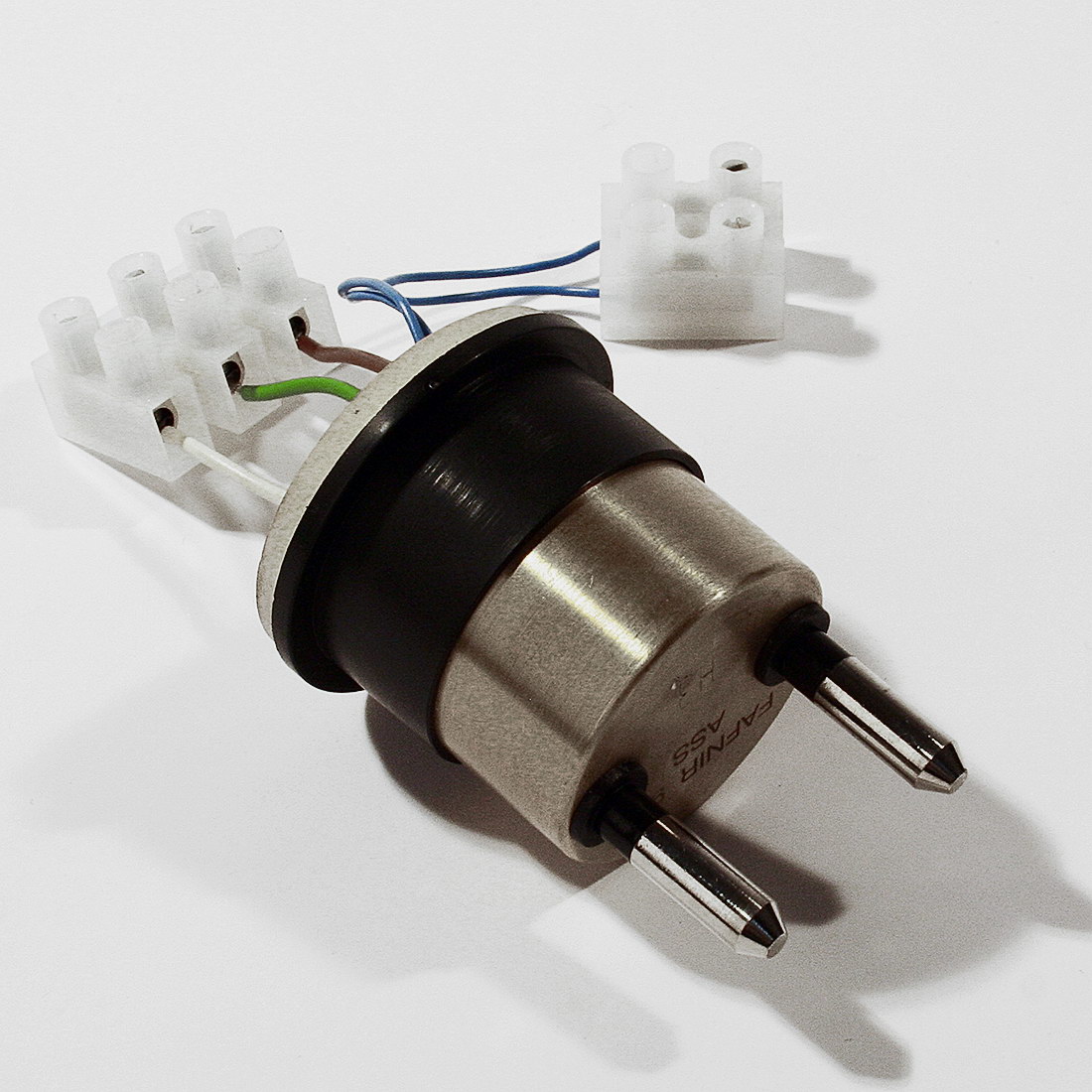

Flanschsteckereinsatz H

Flanschsteckereinsatz H

In verschiedenen Ausführungen

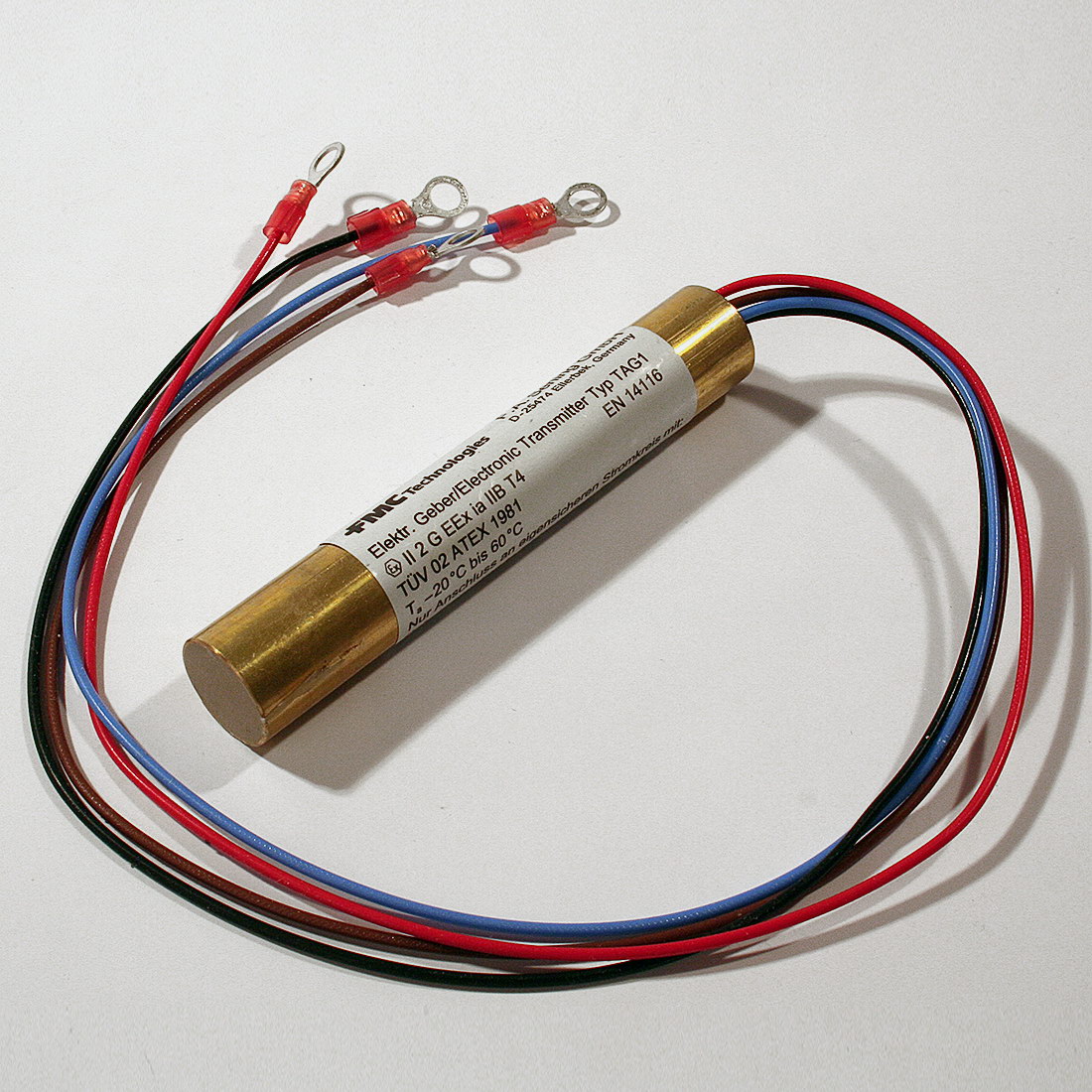

TAG

TAG

In verschiedenen Ausführungen

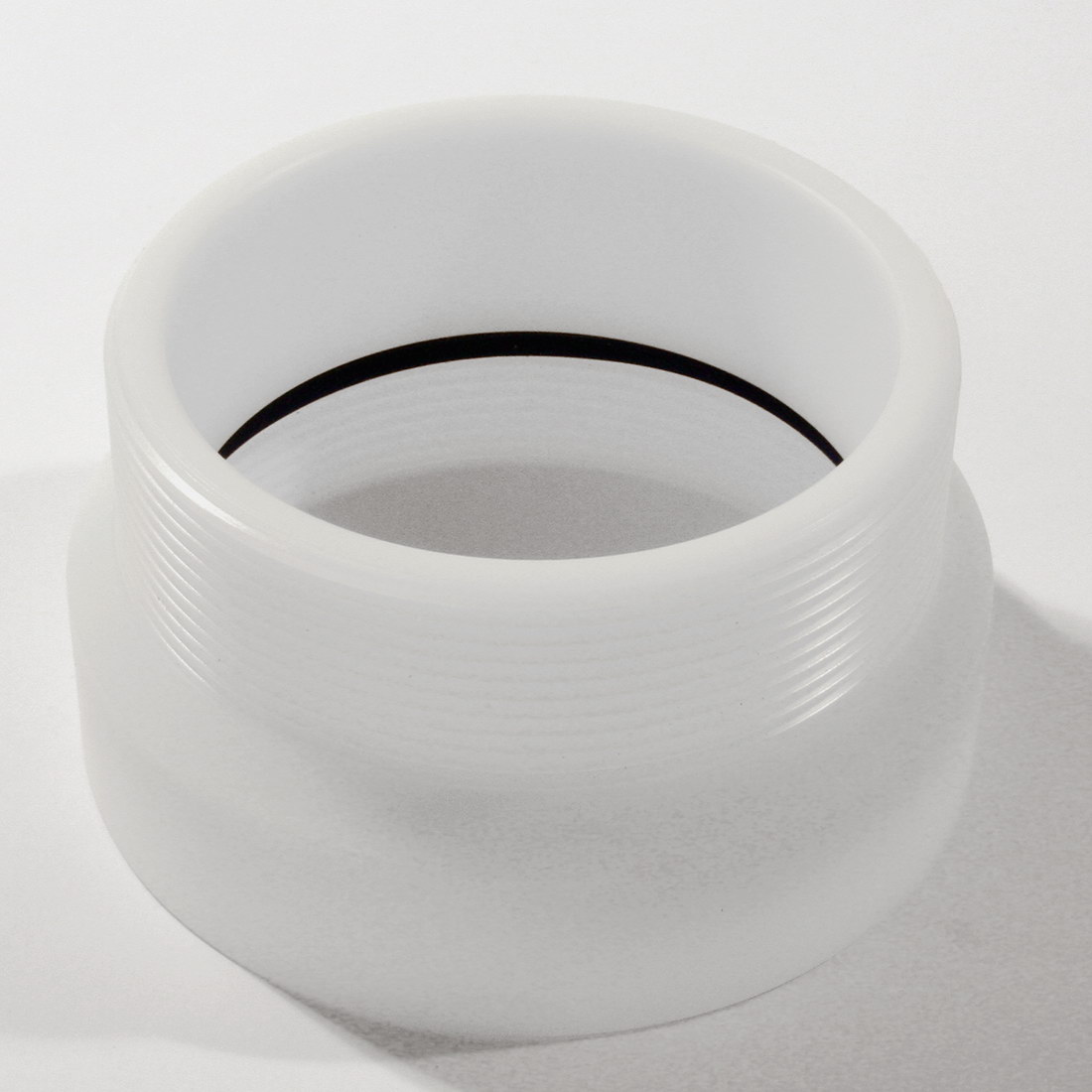

BG Isolierstück

BG Isolierstück

Innengewinde und Außengewinde
Höhe 53 mm
Größen: 2 und 3 Zoll

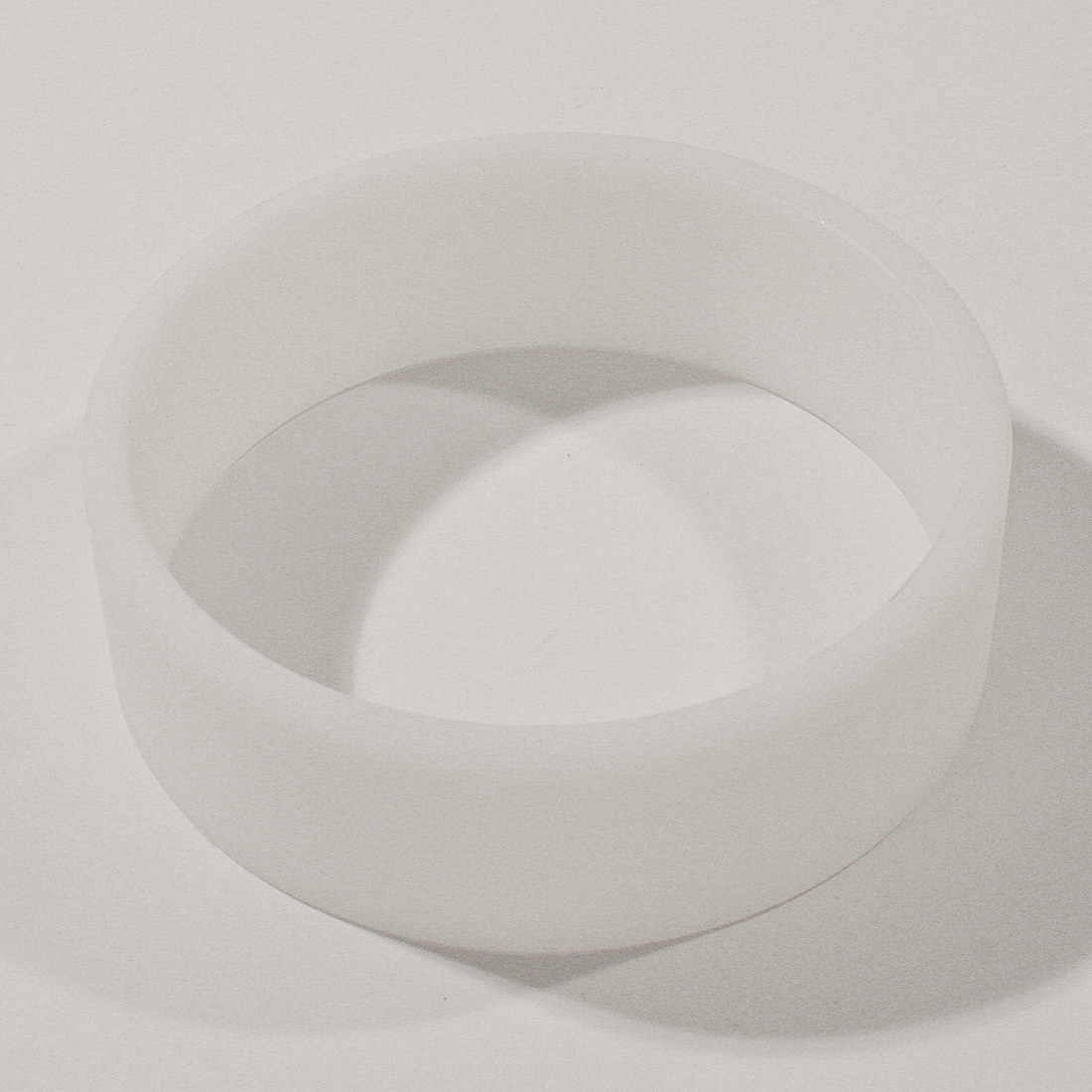

Isolierring

Isolierring

Größen:
• 69,5/60,5 x 30 mm
• 99,5/89,4 x 30 mm

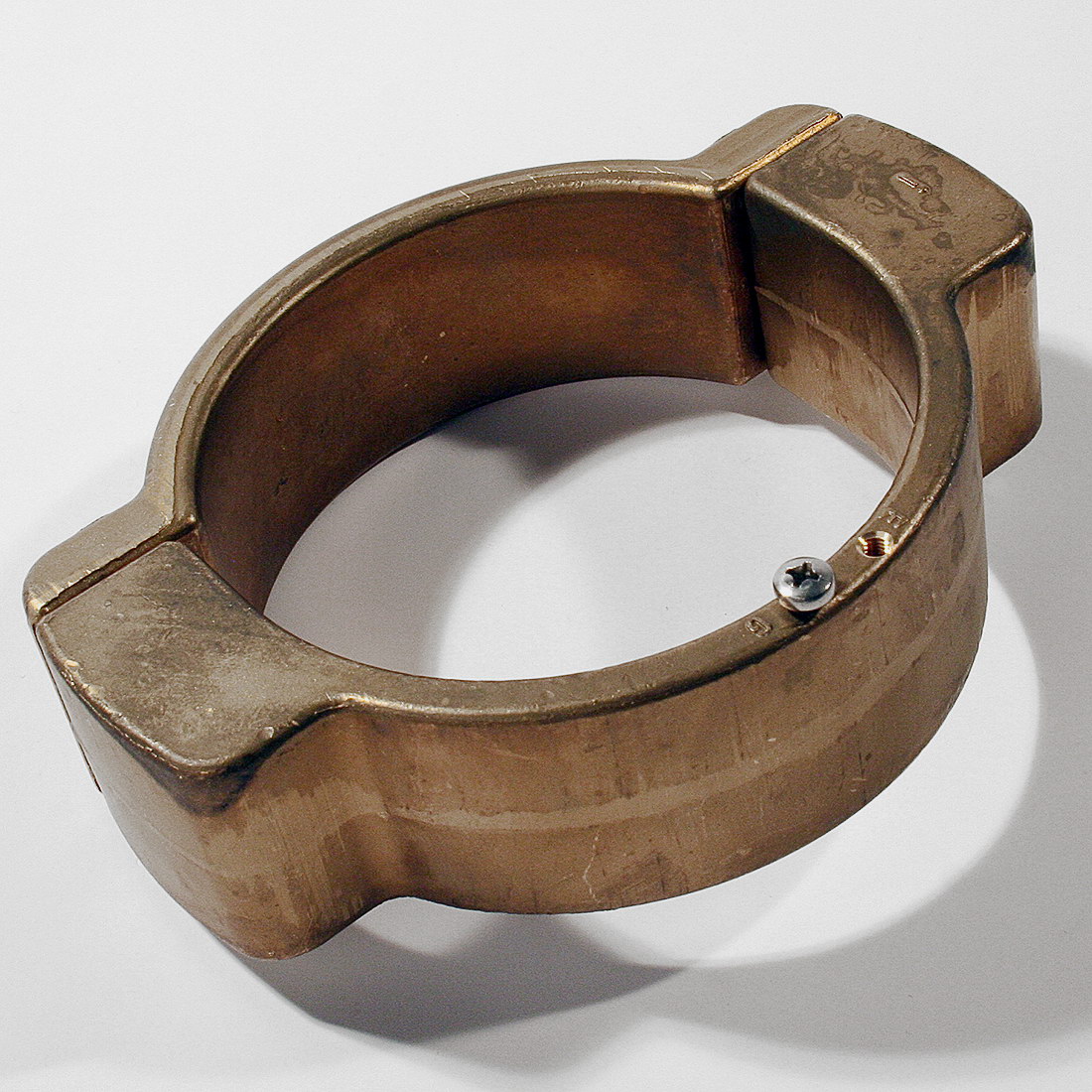

BG Reedsensorträger

BG Reedsensorträger

Größen: 2 und 3 Zoll

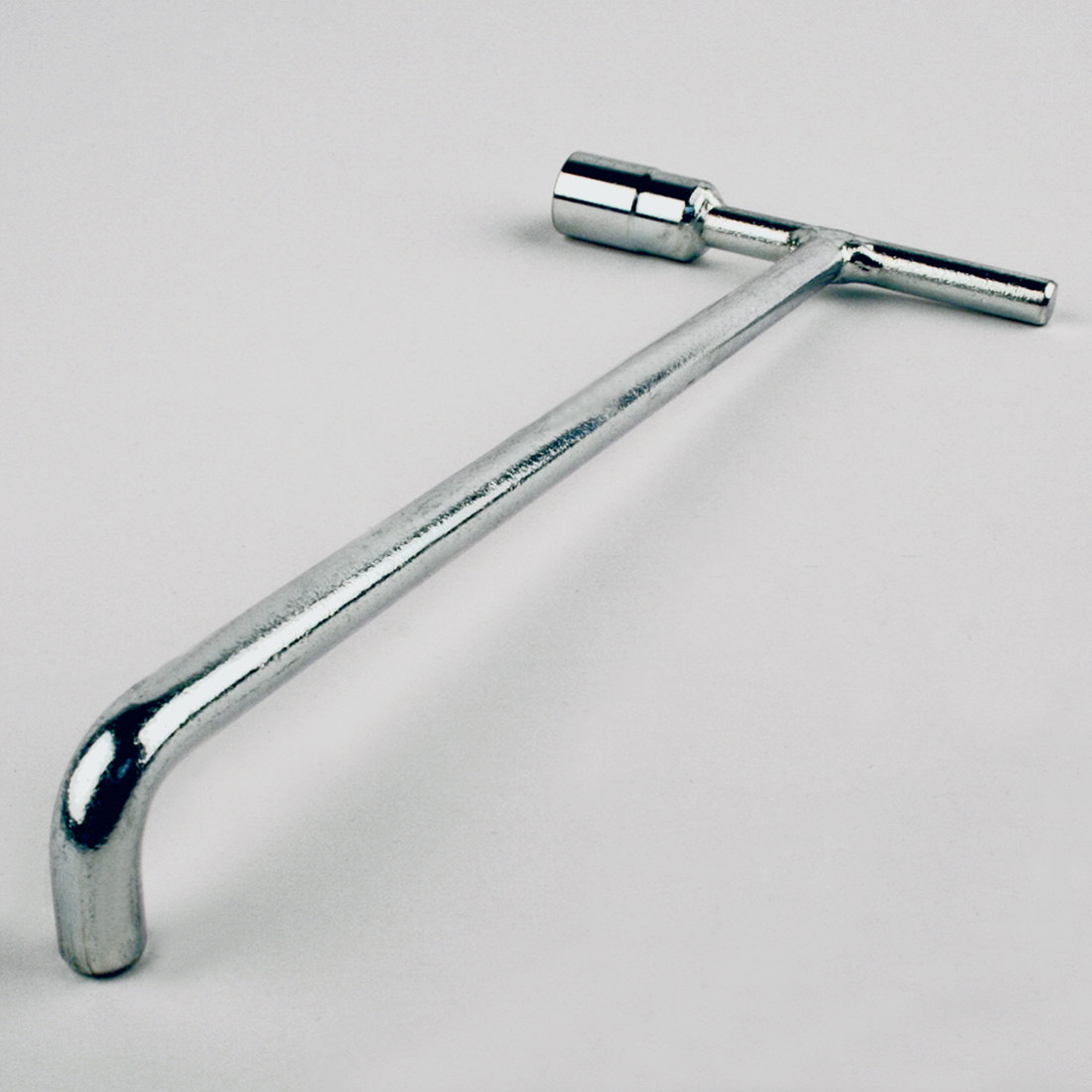

Öffnungshaken mit Nuss

Öffnungshaken

mit Nuss

AVS Reparaturset

AVS Reparaturset

Als Reparaturset nur komplett erhältlich inklusive folgender Bauteile:

AVS-Hebel | AVS-Handhebel Unterteil | AVS-Welle oben | AVS-Bolzen | AVS-Doppelschenkelfeder | Schenkelfeder linksgewickelt | Schenkelfeder rechtsgewickelt | Zylinderstift 3×16 DIN 7-A2 | Zylinderstift 3×20 DIN 7-A2 | Zylinderstift 6×20 DIN 7-A2 | Spannstift 3×16 DIN 1481 A2 | Sicherungsscheibe für Welle 6 DIN 6799-A2 | Druckfeder 25705 1.4310K DIN 17224 | O-Ringdichtung für AVS 2-Zoll-Deckel NBR schwarz | O-Ringdichtung für AVS 3-Zoll-Deckel NBR schwarz | AVS 2- und 3-Zoll-Hebelwelle | AVS 2- und 3-Zoll-Handhebel | AVS 2- und 3-Zoll-Hebelbogen | AVS 2- und 3-Zoll-Achse

Im Sanierungsbereich bietet die Lübbering Umwelttechnik GmbH das komplette Ersatzteilprogramm der HSB-Domschachtabdeckungen!
