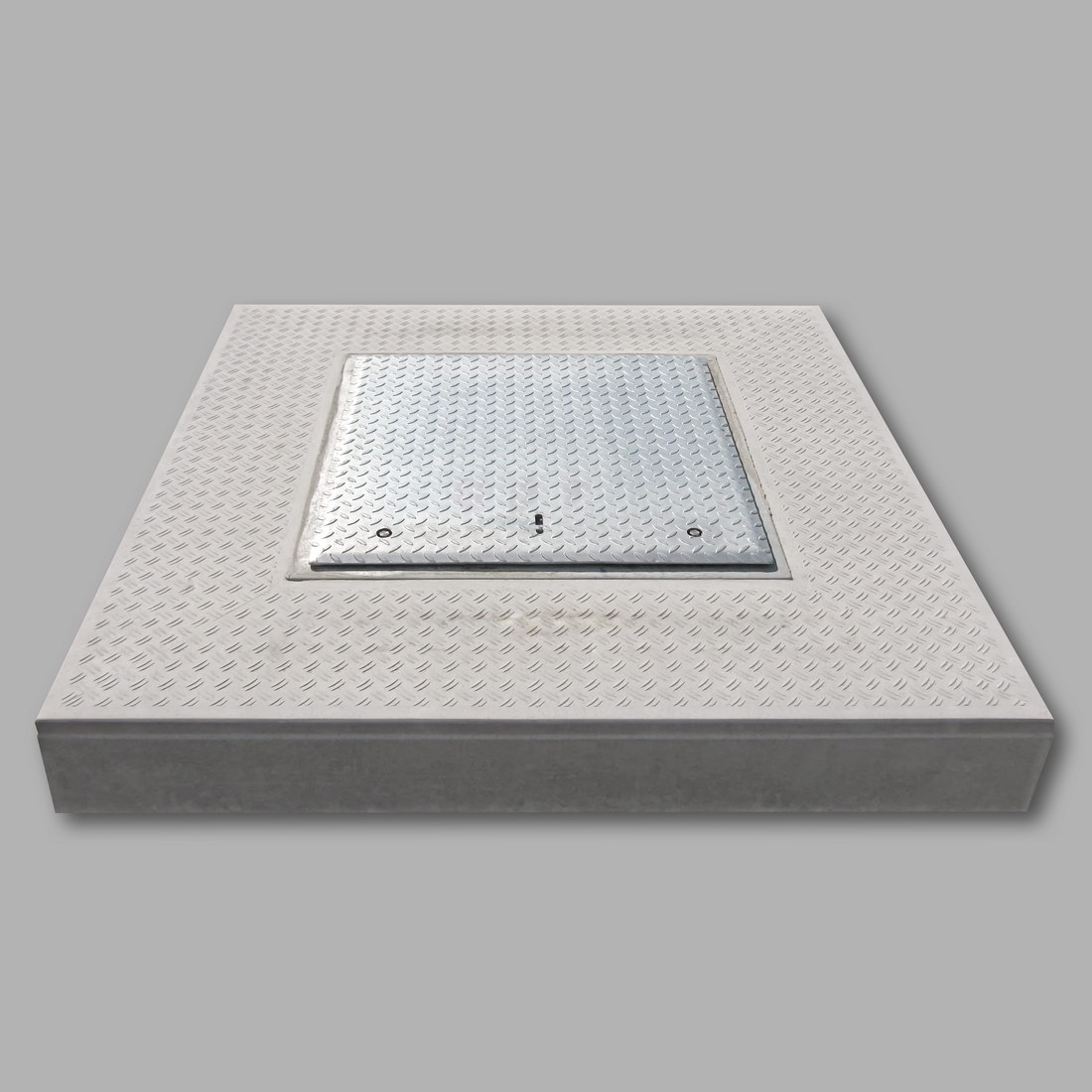

WAD III E geschlossen

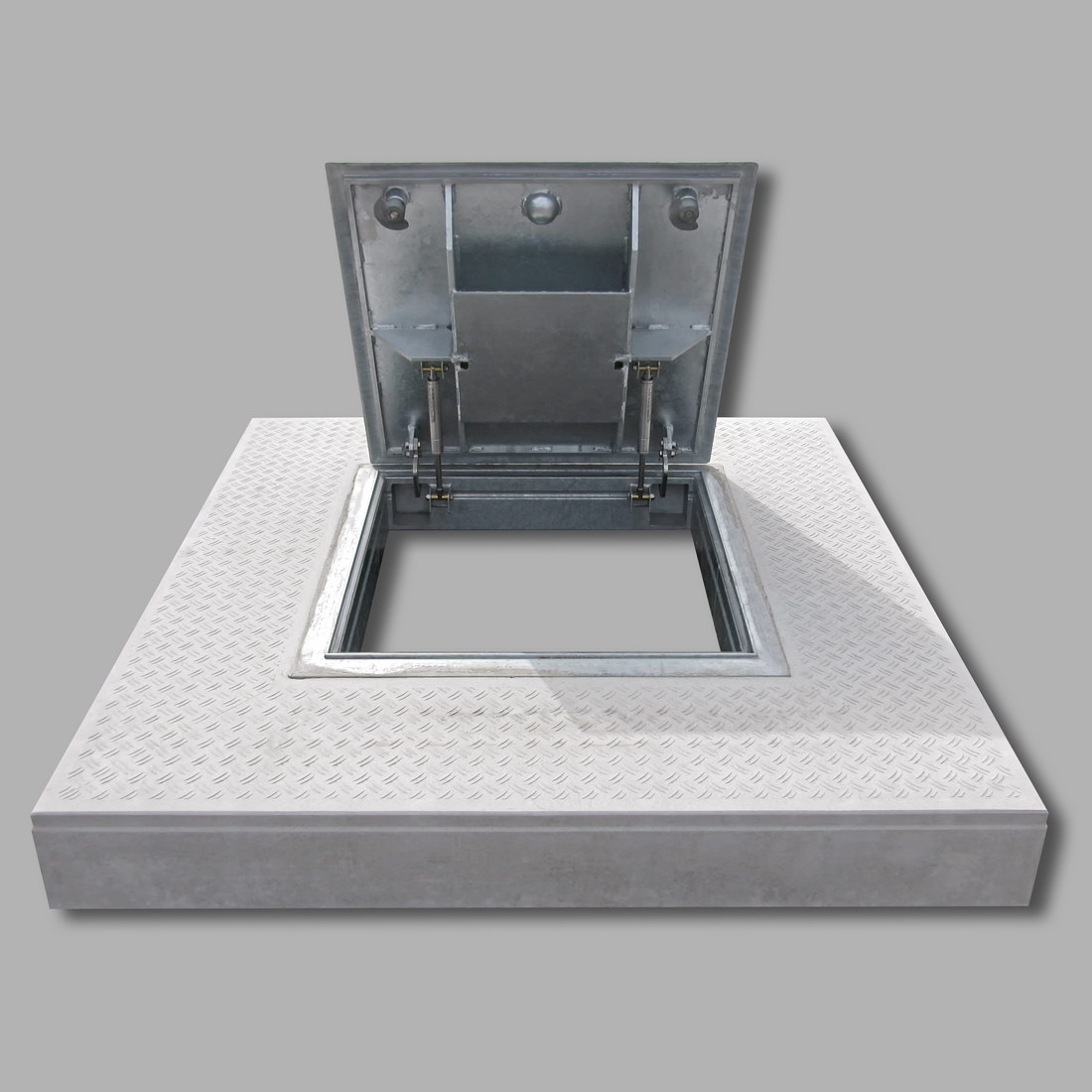

WAD III E offen

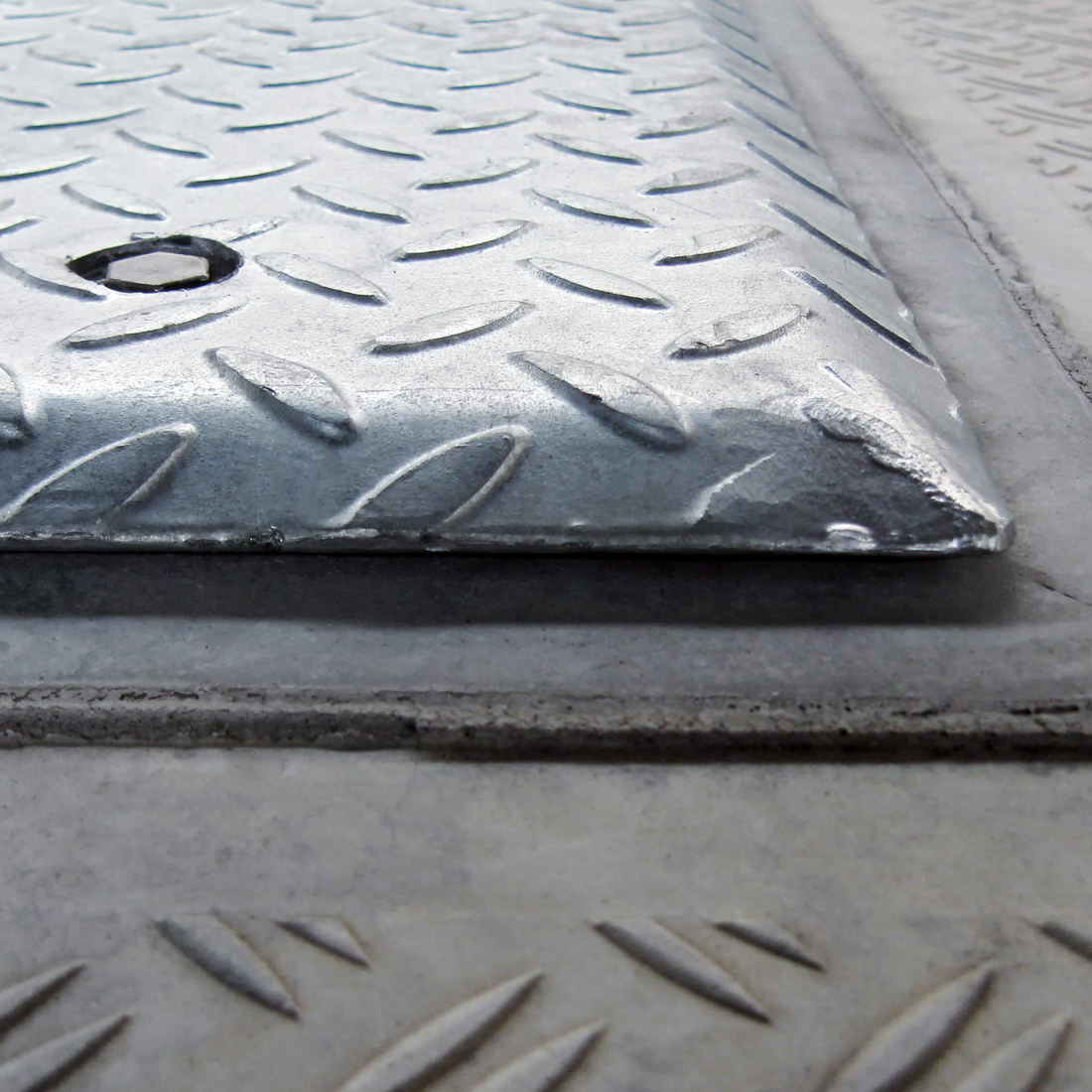

WAD III E Detail

TÜV geprüft gem. EN 124 | Klasse C 250 kN oder Klasse D 400 kN | MPA geprüft | Auch mit DIBt-Zulassung Z-74.3-142 erhältlich

Wasserdicht in der verriegelbaren Version durch Wasserstaukante, weiches Dichtungsprofil (NBR-Qualität, benzinbeständig) und übergreifenden Deckel.

Achtung! Dichtung bedarf sorgfältiger Pflege! Gas- und geruchsdicht.

Abdeckung aus Stahl in feuerverzinkter Tränenblechausführung. Zwei innen liegende, austauschbare Edelstahlscharniere. Bedienerfreundlich durch zwei austauschbare Edelstahlgasdruckfedern.

Liefervarianten:
• Eingriffsbereich 740 x 740 mm,
• Betonkranz 1585 x 1585 x 200 mm

Doppelbetonkranz:
• Achsmaß 1100 mm
• Betonkranz 2685 x 1585 x 200 mm
• Achsmaß 1400 mm
• Betonkranz 2985 x 1585 x 200 mm
• Besteht aus 2 abgeschalten Einzelkränzen

Zusatzgrößen Klasse D 400 kN:
• Eingriffsbereich 920 x 920 mm, Betonkranz 1585 x 1585 x 250 mm,
• Eingriffsbereich 1400 x 740 mm (LPG-Schächte), Betonkranz 2245 x 1585 x 250 mm

Wahlweise lieferbar mit oder ohne Betonkranz.

Betonkranz in C30/37 LP (außerhalb Lau-Fläche) mit 4% Gefälle und rutschfester Oberflächenstruktur.

Betonkranz in C35/45 LP (innerhalb Lau-Fläche) mit 4% Gefälle und rutschfester Oberflächenstruktur.

Die Betongüten C30/37 LP und C35/45 LP entsprechen der Expositionsklasse XF4 und gewährleisten somit einen hohen Frost- und Tausalzwiderstand.

Hinweis:
Bei den Betongüten C30/37 LP und C35/45 LP handelt es sich um Luftporenbeton. Je nach Zuordnung einer Expositionsklasse muss ein Beton als Luftporenbeton hergestellt werden. Beton der Expositionsklasse XF4 darf nur als Luftporenbeton ausgeführt werden. Die Zuordnung der Klasse XF4 gilt u.a. für mit Tausalz behandelte Verkehrsflächen. Da Domschachtabdeckungen mit Betonkranz häufig im Fahrbahnbereich verbaut werden und somit einem erheblichen Angriff durch Frost-Tau-Wechsel ausgesetzt sind, empfiehlt sich grundsätzlich der Einsatz von Luftporenbeton.
